مقدمة المنتج

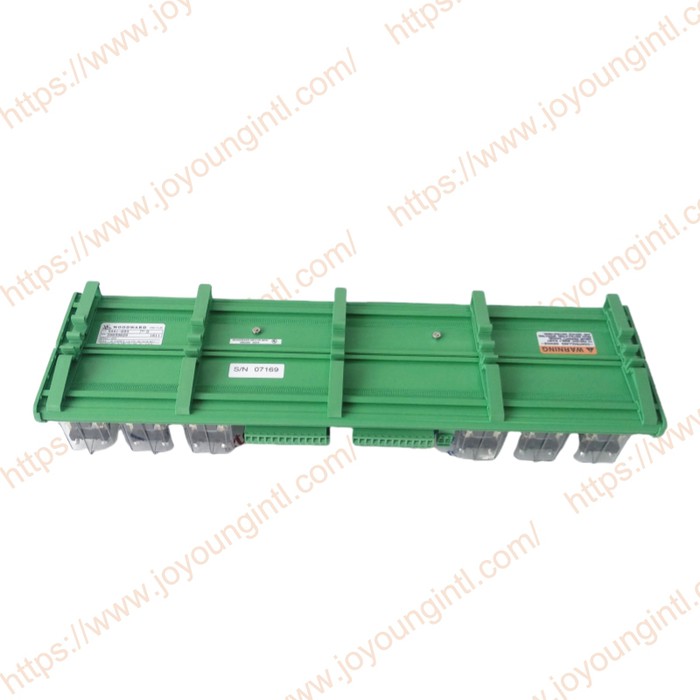

5441-693 عبارة عن وحدة طرفية ميدانية منفصلة للإدخال/الإخراج (Discrete I/O) مصممة خصيصًا لأنظمة التحكم في الأتمتة الصناعية. يتم إنتاجه من قبل الشركة المصنعة الأمريكية Woodward ويستخدم لتوصيل إشارات كمية التبديل في الموقع مع نظام التحكم. فهو ينقل إشارات الإدخال الرقمية (المنفصلة) من أجهزة الاستشعار، والمفاتيح، وأجهزة الحد، وما إلى ذلك، إلى وحدة التحكم، ويدرك التحكم في الأجهزة مثل المحركات، والمحركات، والأضواء من خلال المرحلات داخل الوحدة.
المواصفات الفنية
|
ماركة |
وودوارد |
|
نموذج |
5441-693 |
|
وصف |
وحدة الإدخال/الإخراج المنفصلة عالية الدقة FTM (24 مدخلاً/12 مخرجًا) |
|
أصل |
الولايات المتحدة الأمريكية |
|
البعد |
45*20*15m |
|
وزن |
0.85 كجم |
| ملحوظات | تم شراؤها من شركة Phoenix Contact. لا توجد مكونات مثبتة على السطح. |
تفاصيل المنتج
يتم استخدام وحدة الإدخال / الإخراج المنفصلة للأتمتة الصناعية Woodward 5441-693 (الإدخال / الإخراج المنفصل) / الوحدة الطرفية الميدانية بشكل أساسي من أجل:
قم بتوسيع عدد قنوات الإدخال/الإخراج في نظام التحكم.
توفير الحصول على إشارة منفصلة موثوقة وإخراج التحكم؛
تنفيذ منطق التحكم في الموقع الصناعي؛
التواصل والتفاعل مع مضيفي التحكم مثل PLC/DCS.
وحدة WOODWARD 5441-693 مناسبة للتطبيق في السيناريوهات الصناعية المحددة التالية:
نظام التحكم في الأتمتة الصناعية: يستخدم للتفاعل مع أجهزة الاستشعار والمحركات المختلفة لتحقيق التحكم الآلي
نظام الطاقة: يستخدم للتحكم في التوربينات أو المولدات في محطات توليد الطاقة
صناعة النفط والغاز: تستخدم للتحكم في العمليات، مثل أنظمة الحفر وخطوط الأنابيب
الصناعة الكيميائية: تستخدم لتنظيم التفاعلات الكيميائية أو عمليات السوائل التي تتطلب مراقبة دقيقة
التحكم في المضخة والمروحة: يستخدم للتحكم الدقيق في تشغيل المضخات والمراوح
التحكم بالناقل: يستخدم للتحكم الدقيق وإدارة الناقلات
احتياطات التثبيت:
تفاصيل الاتصال
قم بتكوين مصدر الطاقة 24 فولت تيار مستمر بشكل صحيح.
يتم توصيل قنوات الإدخال وفقًا لمواصفات الأسلاك الخاصة بأجهزة الاستشعار الموجودة بالموقع-.
يتم توصيل أطراف ترحيل الإخراج بالمحركات/المشغلات والأجهزة الأخرى وفقًا لمتطلبات الحمل.
يجب تأريض السلك الأرضي وسلك الحماية بشكل صحيح لتعزيز القدرة على منع التداخل-.
2. اتصال الاتصالات
في حالة استخدام طرق الاتصال مثل RS-485، فمن الضروري التأكد من الاتصال الصحيح للخطوط التفاضلية A/B.
عند تكوين بروتوكولات مثل Modbus RTU، انتبه إلى إعدادات العنوان ومعدل الباود.
يجب أن تحدد وحدة التحكم في المستوى العلوي -(PLC/DCS) بدقة معلمات الاتصال الخاصة بالوحدات النمطية.
مخطط الدائرة:
24 فولت تيار مستمر (+) --------- (أطراف الإدخال IN1 ... IN24)
└─ إلى المستشعر الميداني / التبديل ──────────┐
└─── 0 فولت تيار مستمر (PLC 0 فولت / أرضي)
*يعتمد طرف الإدخال مدخل عزل بصري، والذي يمكنه جمع إشارات 24 فولت من المفاتيح، وأجهزة استشعار القرب، ومفاتيح الحد، وما إلى ذلك.
* عادة ما تكون الأرضية المشتركة للمدخل متصلة بالجانب السالب من الحمل 0V الخاص بـ PLC.
تتابع الأسلاك الإخراج:
24 مصدر تيار مستمر (+) ─── للترحيل المشترك (C)
│
رقم التتابع ──── الحمل (مثل المصابيح وملفات الموصلات)
│
تحميل العودة ─── 0 فولت تيار مستمر
* محطة الإخراج للمرحل هي جهة اتصال مجانية، ويلزم وجود مصدر طاقة خارجي لتوفير الطاقة للحمل.
*عادةً ما يتم تسمية مخرجات المرحلات على أنها COM / NO / NC.
* يمكن أن يشير "الحمل" إلى المؤشرات، وصمامات الملف اللولبي، والملفات، وما إلى ذلك.
لماذا تختار وودوارد 5441-693
مناسب لمختلف سيناريوهات الأتمتة الصناعية مع إمكانات توسيع الإدخال/الإخراج القوية.
من السهل التكامل مع مضيفي التحكم مثل PLC/DCS.
سهل التثبيت والصيانة، وقادر على التكيف مع التغييرات في بيئة{{0}الموقع.
