مقدمة المنتج

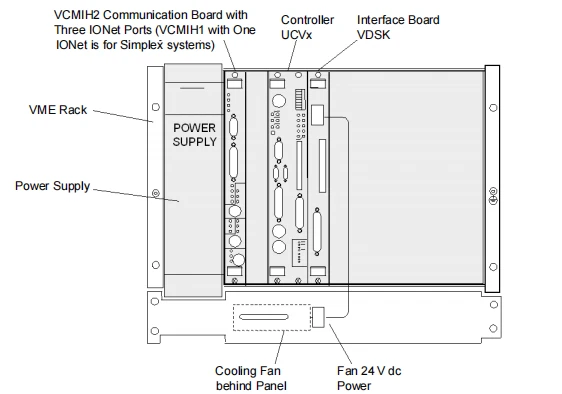

وحدة تحكم Mark* VI IS215UCVHM06A عبارة عن فتحة 6U عالية أو مفردة أو مزدوجة ، كمبيوتر واحد للوحة (SBC) التي تدير رمز تطبيق التوربينات. يتصاعد وحدة التحكم في رف VME تسمى وحدة التحكم وتتواصل مع لوحات I/O التوربينات من خلال حافلة VME. نظام تشغيل وحدة التحكم هو QNX® ، نظام التشغيل في الوقت الفعلي ، يعدد المهام المصممة للتطبيقات الصناعية عالية السرعة والموثوق العالي
المواصفات الفنية
|
تصنيع |
جنرال إلكتريك (GE) |
|
نموذج |
IS215UCVHM06A |
| رقم الجزء | IS415UCVHH1A |
|
وصف |
بطاقة وحدة التحكم
|
|
أصل |
الولايات المتحدة الأمريكية |
|
البعد |
30*20*6cm |
|
وزن |
0. 35kg |
تفاصيل المنتج

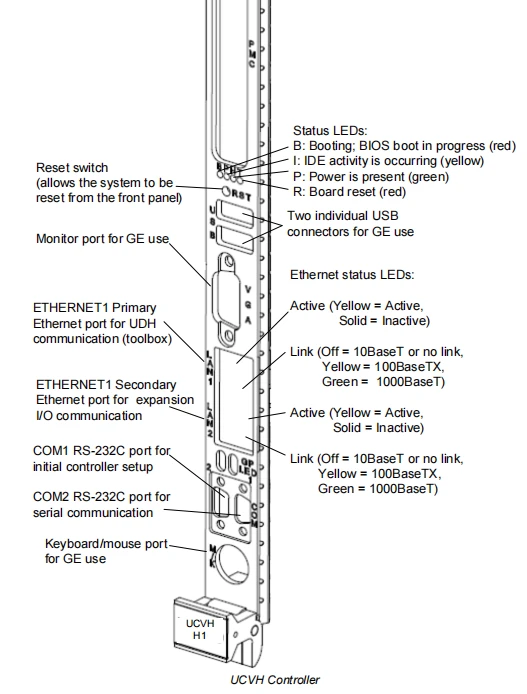

UCVH عبارة عن لوحة ذات فتحة واحدة باستخدام معالج Intel® Ultra Low Voltage Celeron ™ 1067 MHz (1.06 جم) مع 128 ميجابايت من ذاكرة الفلاش و 1 جيجابايت من SDRAM. اثنان 10BASET/100BASETX (RJ -45 موصل) توفر منافذ Ethernet الاتصال. يسمح منفذ Ethernet الأول بالاتصال بـ UDH للتكوين والاتصالات من نظير إلى نظير.
منفذ Ethernet الثاني هو للاستخدام على شبكة فرعية منطقية منفصلة IP ويمكن استخدامها لشبكة Modbus أو شبكة بيانات Ethernet العالمية الخاصة (EGD) الخاصة. يتم تكوين منفذ Ethernet هذا من خلال صندوق الأدوات. تقوم وحدة التحكم بالتحقق من تكوين صندوق الأدوات الخاص به مقابل الأجهزة الموجودة في كل مرة يتم فيها تشغيل الرف. يعرض الجدول التالي الاختلافات بين مصابيح نشاط منفذ Ethernet UCVH و UCVG.
|
وصلة
|
LED UCVH
|
وصف
|
|
لا رابط
|
عن
|
لم LED مضاءة بدون رابط
|
|
10 ميغابايت
|
عن
|
وحدة تحكم UCVH العملية العادية ، لا يوجد LED لرابط 10 ميغابايت
|
|
100 ميغابايت
|
أصفر
|
رابط 100 ميجابايت هو الوضع العادي لاتصالات UCVX Ethernet UDH
|
|
1000 ميغابايت
|
أخضر
|
رابط 1000 ميجابايت غير مستخدم عادة في اتصال وحدة تحكم UDH
|
