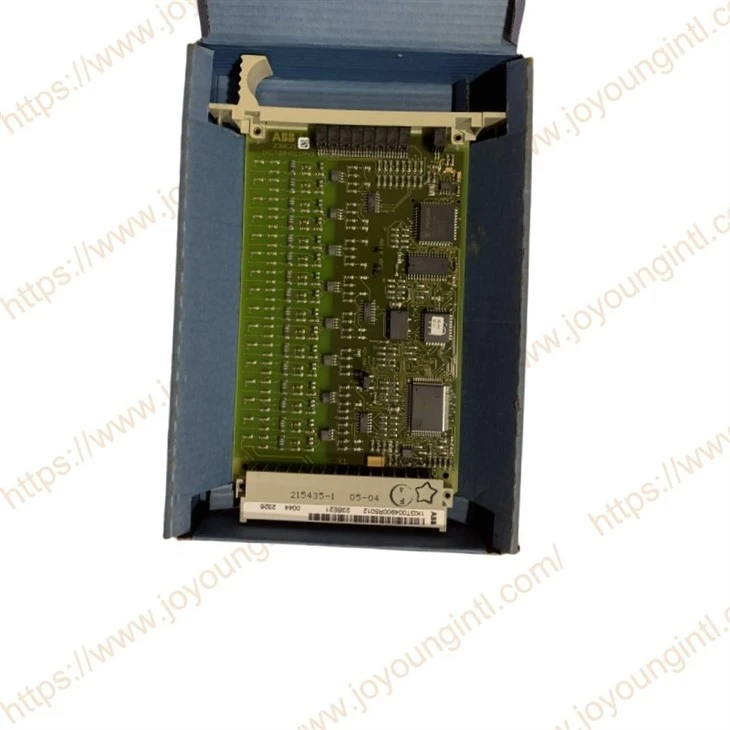

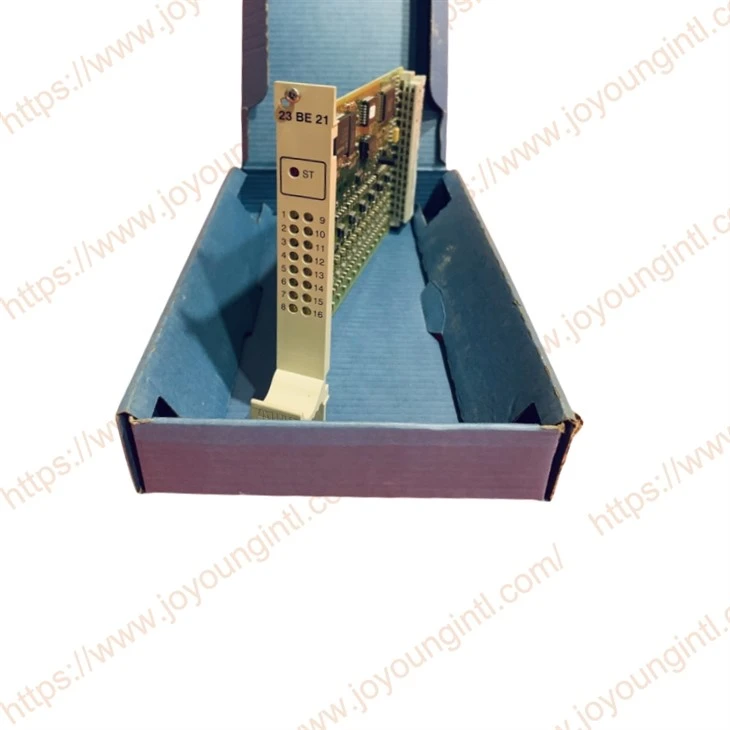

ABB 23BE 21 1 KGT004900R5012

RTU560 قادرة على التواصل مع مستويات هرمية مختلفة لنظام التحكم في الشبكة ، مع RTU التبعية أو أي أجهزة إلكترونية ذكية أخرى (IEDS) ، أو مع نظام الاختبار والتشخيص.



يمكن تنظيم مهام تطبيق البرمجيات بطريقة يتم توزيعها على وحدات اتصال مختلفة (لوحات CMU).

هذا ممكن بسبب مفهوم الاتصال الداخلي الذي يبقي جميع لوحات CMU على اطلاع بمحتويات واجهة بيانات العملية. هناك قاعدة بيانات ونظام واحد متوفرة في نسخ مكيفة لكل لوحة CMU.

يضمن نظام الاتصالات الداخلية أن تكون جميع بيانات العملية متسقة. تقوم لوحات CMU المختلفة بتشغيل مهام الاتصال للروابط التسلسلية المتصلة. يتيح ذلك تحديد نوع وعدد روابط الاتصالات المختلفة التي يتم تشغيلها على لوحة CMU واحدة. يتم تعريف أداء النظام من خلال تكوين لوحات CMU.

أهم البروتوكولات القياسية التي تدعمها RTU560 للتواصل مع نظام التحكم:

• iec 60870-5-101 • iec 60870-5-104

• DNP 3. 0 (أيضًا على Ethernet) • Modbus

• RP 570/71 • Indactic 23/33/35

• TG 800 • Sinaut 8FW • Conitel 300



للتواصل مع RTUs المرؤوس والمعدات المعدلة الهاوية مثل مرحلات الحماية ، وحدات التحكم المحلية ، وما إلى ذلك ، تتوفر البروتوكولات التالية ، من بين أمور أخرى:

• iec 60870-5-101 • iec 60870-5-102

• iec 60870-5-103 • iec 60870-5-104

• DNP 3. 0 • spa-bus

• Modbus • RP570/71

• Indactic 21



يمكن تنفيذ اتصال خطوط الاتصال المعنية بعدة طرق:

• روابط مباشرة مع واجهات RS 232- C (الاتصالات المحلية)

• التلغراف التردد الصوتي على خطوط الاتصالات المستأجرة ، أو خطوط خاصة مع مودم النطاق الترددي الضيق أو شركات خطوط خط الطاقة

• روابط الراديو • مودم الطلب الهاتفي

• الكابلات الألياف البصرية • شبكات الاتصالات الرقمية
