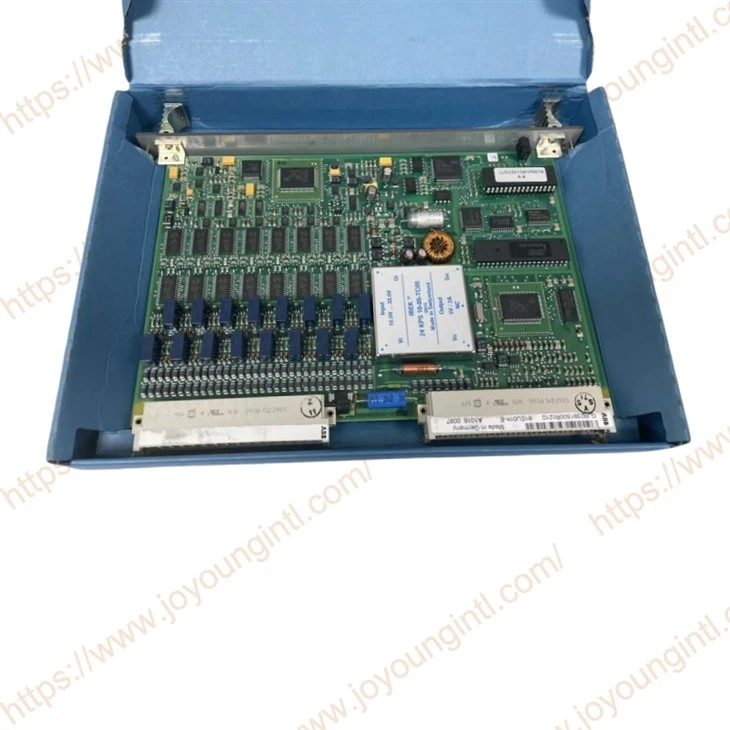

ABB GJR2391500R1210 81وحدة الإدخال EU01h-E

وحدة الإدخال العامة لأجهزة الإرسال الثنائية والتناظرية 81EU01 -- E/R1210:

الخصائص الوظيفية:

يتم تنفيذ المعالجة على الوحدة ---النشيطة وغير النشطة بالتوازي. في حالة تغيير التكرار، تتولى الوحدة غير النشطة ---المعالجة بطريقة سلسة ---. يتم ضمان حالة عدم الارتطام من خلال الاستحواذ المزدوج على إشارات الإدخال ومعالجتها. الوحدات النشطة وغير النشطة --- هي عبارة عن مراقبة ذاتية واضطرابات في وحدة الإشارة لوحدة التحكم في التكرار 88TR01 عبر خط SSG. يتم توصيل جميع اتصالات العملية (الموصل X21) للوحدات الشريكة الزائدة عن الحاجة بالتوازي من خلال أسلاك المحطة. يتم تشغيل مقاومات الإدخال (الأحمال) للوحدة النشطة وإيقاف تشغيلها للوحدة غير النشطة ---. تم تشغيل مستلزمات الاتصال ومحول الطاقة لكلا الوحدتين. لأغراض التشخيص، ---ترسل الوحدات غير النشطة برقية بتوقيع مباشر إلى الحافلة.
دعم الإدخال متعدد الأنواع: يمكنه توصيل أنواع مختلفة من أجهزة الإرسال، بما في ذلك جهات الاتصال أحادية القطب ومزدوجة القطب (مع أو بدون مراقبة الخط)، وأجهزة الاستشعار الحثية وفقًا لمعيار NAMUR DIN 19234، وأجهزة الإرسال الإلكترونية، وسلكين وأربعة أسلاك أجهزة إرسال تناظرية للإشارة الحالية (مثل 4...20 مللي أمبير، 0...20 مللي أمبير، 0...5 مللي أمبير، وما إلى ذلك)، والمزدوجات الحرارية ومقاييس الحرارة المقاومة للحرارة، إلخ. يمكن تكوين كل وحدة وظيفية على أنها أي نوع من أوضاع الإدخال، وأي مجموعة ممكنة.
تحويل الإشارة ونقلها: يتم إرسال إشارة الإدخال المستلمة و/أو إشارة الإدخال المحولة إلى نظام ناقل Procontrol من خلال ناقل المحطة في شكل رسالة. قبل الإرسال، سيتم فحص الرسالة وإضافة بتات التكافؤ لضمان إرسال خالي من الأخطاء عند الطرف المتلقي. وفي الوقت نفسه، سيتم أيضًا التحقق من بتات التكافؤ للرسائل المستلمة عبر حافلة المحطة.
التشخيص والعرض: عندما تستجيب دائرة المراقبة الداخلية أو دائرة مراقبة إشارة الإدخال، سيتم عرضها في شكل إشارات تداخل ST (إشارة تداخل عامة) وSG (تداخل الوحدة) أمام الوحدة، وهو مناسب للاستخدام في الوقت المناسب اكتشاف ومعالجة الأخطاء.
إعداد المعلمة وتخزينها: يمكن برمجة تعيين المعلمة وإعداداتها بسهولة عبر جداول التكوين. يتم تخزين القيم المبرمجة في EEPROM ولن يتم فقدانها حتى في حالة انقطاع التيار الكهربائي. ويمكن تغييرها في أي وقت.

مجالات التطبيق:

يستخدم بشكل رئيسي في نظام ABB Procontrol P14، ويستخدم على نطاق واسع في التحكم الآلي في عمليات الإنتاج في مجالات الطاقة والكيماويات والمعادن ومعالجة المياه وغيرها من الصناعات. يمكن استخدامه كوحدة إدخال لنظام PLC أو DCS لجمع ومراقبة أنواع مختلفة من أجهزة الاستشعار وتبديل الإشارات في الموقع.
