مقدمة المنتج

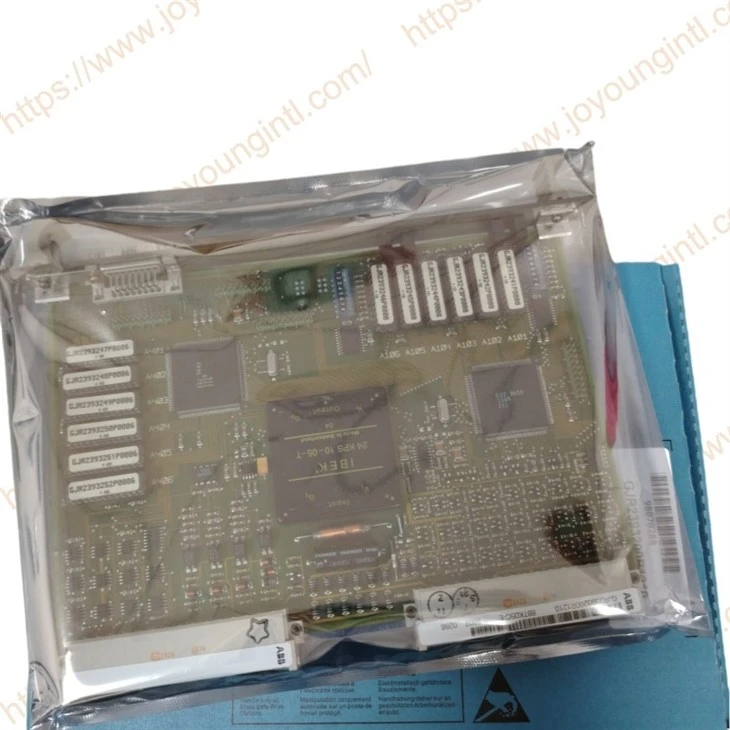

88TK05C-e GJR2393200R1210 يستخدم في المحطات التي تنتمي إلى نظام procontrol . بالتزامن مع وحدة اقتران الحافلة البعيدة 88ft05 ، يتم استخدامها لقرصات البوسلة عن بعد. محطة .
المواصفات الفنية
|
تصنيع |
ABB |
|
نموذج |
88TK05C-E |
| رقم الجزء | جي جي آر 2393200 آر 1210 |
|
وصف |
وحدة اقتران الحافلة |
|
أصل |
سويسرا/ ألمانيا |
|
البعد |
15*15*5 سم |
|
وزن |
0.25 كجم |
تفاصيل المنتج
سمات:
تم تجهيز 88TK05C-E بـ
-واجهة قياسية واحدة (SS) مع حافلة المحطة
-واجهة RS485 مع وحدة اقتران عن بُعد 88fto5
-واجهة بيانات الوحدة النمطية واحدة مع وحدة اقتران الحافلة عن بُعد 88ft05
-واجهة مراقبة واحدة محتملة معزولة عن واجهة واحدة للاقتران-BUS-BUS-واحد مدخلات واحد لتشغيل مراحل إخراج المرسل في وحدة اقتران بوس عن بعد 88 قدمًا 05.
تستخدم الوحدة عناوين الوحدة النمطية 60 أو 61 (اعتمادًا على ما إذا كان مخصصًا لوضع القناة الواحدة أو القناة المزدوجة) بالإضافة إلى عنوان الوحدة النمطية 62 (CF . على "إعداد المحطة والنظام والوحدة")
يمكن توصيل الوحدة النمطية بأي فتحة من خزانة procontrol . في الخزانات القياسية ، ومع ذلك ، يتم توفير فتحات محفوظة .
يتم ضمان نقل برقية خالية من الأخطاء بين الوحدات النمطية البارزة 88TK05 أو الأقدم الموجودة في نفس المحطة فقط إذا تم تصنيع هذه الوحدات بعد عام 1987 (NOS Serial NOS . 9 xx8 وأعلى) .
لإرسال اتصالات البيانات ، يتوفر وضعان رئيسيان ، يتم التحكم فيهما بواسطة وحدة تحكم الاتصال:
-وضع سيكليك
-وضع الوضع .
في الوضع الدوري ، تقوم استطلاعات وحدة التحكم بالاتصال بالاستطلاعات التي تستردها واحدًا تلو الآخر . هذه الدعوة لإرسال Telegrams telegrams بواسطة 88TK05 ويتم إعادة توجيهها إلى المحطة .
في وضع الحدث ، يشير 88TK05 إلى وجود أحداث في المحطة عن طريق تنشيط قناة الضوضاء . ثم تحدد وحدة تحكم الاتصال المحطة الطالب وإنشاء مكالمة حدث ، يتم تقييمها بواسطة 88TK05 وتم إعادة توجيهها إلى المحطة.
يرسل 88TK05 البرقيات الدورية أو الحدث التي توفرها وحدات المحطة بعد الاقتراع . عبر ناقل الحركة 88ft05 إلى الناقل البعيد .
يتم فحص جميع البرقيات من أجل الصواب والدقة الرسمية . تقييم المحتويات . إذا تم اكتشاف خطأ ، يتم الاحتفاظ بالبرقية ، و 88TK05 يرسل telegram التشخيص بدلاً من ذلك.
حتى المكالمة التالية ، تقوم وحدة 88TK05 بتخزين كل كتلة من البرقيات المرسلة من المحطة لإرسالها المتكرر ، في حالة استلام وحدة التحكم في الاتصال برقية خاطئة أو إذا لم تصل البرقية المرسلة على الإطلاق.
التواصل المحطة
يتبع اتصال البيانات مع المحطة بروتوكول محدد .
العقيد ، الذي يتم التحكم فيه بواسطة 88TK 05.
تتبع جميع وحدات محطة Procontrol هذا البروتوكول ؛ لا يجوز لأي وحدة من المحطة المشاركة بنشاط في نقل البيانات دون إذن .
يشتمل التحكم في البروتوكول بشكل أساسي على الوظائف التالية:
-تحديد تلك الوحدات النمطية التي تطلب تصريحًا لإرسال . إرسال برقية البيانات إلى ناقل المحطة ،
-منح تصريح إرسال لوحدة محطة واحدة في وقت واحد لإرسال برقية البيانات إلى حافلة المحطة ،
-تخصيص أو تعطيل ترسل البيانات المرسلة أو المستلمة بعد التحقق من ذلك للمحتويات المناسبة والدقة الرسمية ،
-السيطرة على الوضع الدوري داخل المحطة:
في الوضع الدوري ، يتم منح جميع الوحدات النمطية التي تنتمي إلى محطة واحدة ، واحدة تلو الأخرى ، تصريحًا لإرسال مخزن بياناتها الدوري مع أعلى عنوان الوحدة النمطية . تصريح الإرسال فعال حتى يتم إرسال جميع البيانات .
