الوصف
معلمات التقنية
مقدمة المنتج

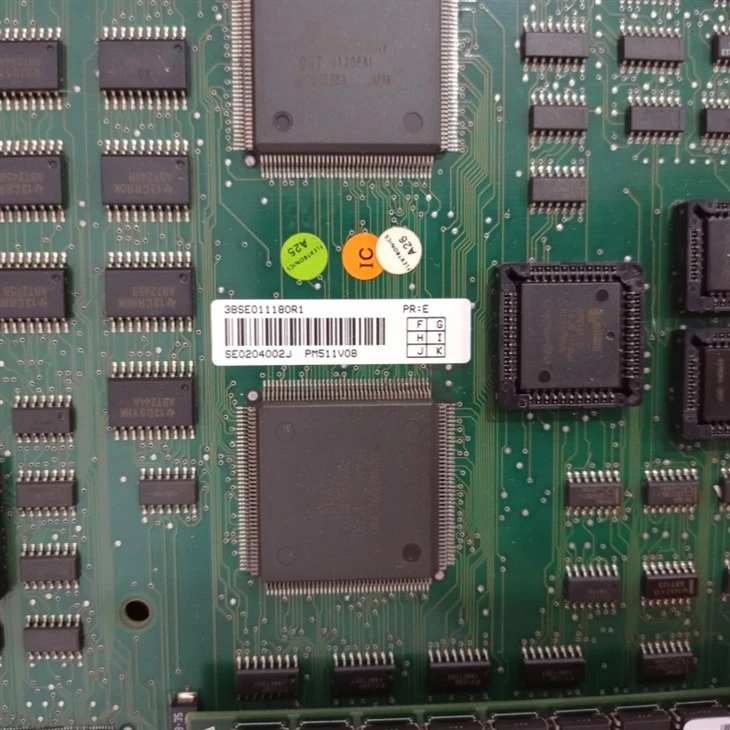

تحتوي وحدة معالج ABB PM511V08 على أداء وموثوقية عالية ، ويمكنها التعامل مع مهام التحكم على نطاق واسع ، ويدعم لغات برمجة متعددة مثل LD و ST و FBD وغيرها وظائف التشخيص والمراقبة ، والتي تبسط عملية صيانة النظام واستكشاف الأخطاء وإصلاحها .
المواصفات الفنية
|
تصنيع |
ABB |
|
نموذج |
PM511V08 |
| رقم الجزء | 3BSE011180R1 |
|
وصف |
وحدة المعالج |
|
أصل |
السويد |
|
البعد |
27*27*3cm |
|
وزن |
0.76 كجم |
تفاصيل المنتج
يمكن لـ ABB PM511V 08 3 BSE011180R1 تنفيذ منطق التحكم ، ومعالجة إشارات الإدخال ، وإنشاء إشارات الإخراج المقابلة . يمكنها التعامل مع مهام التحكم المعقدة والتحقق من المراقبة والتعديل لأنظمة الأتمتة {{5} يدعم واجهات اتصال متعددة ويمكن توصيلها بأجهزة خارجية مثل المستشعرات والمشغلات لتحقيق نقل البيانات والتحكم المتكامل .
توجد وحدة المعالج في نسختين لهما نفس تعيين النوع على الجبهة ، PM511V ، ويمكن فصله بالتسمية على الجانب المكون من الوحدة النمطية .
*PM511V08 مع ذاكرة قراءة/كتابة 8 mbyte (ذاكرة الوصول العشوائي)
*PM511V16 مع 16 mbyte قراءة/كتابة الذاكرة (RAM) .
PM511V08 قابلة للترقية إلى PM511V16 مع مجموعة خاصة تحتوي على 16 mbyte RAM .
وحدات معالج زائدة عن الحاجة
إذا تم اكتشاف فشل في الوحدة النشطة ، فسيتم إيقافه ، وتتولى وحدة النسخ الاحتياطي أقل من
25 مللي ثانية ، يجب أن يكون لدى وحدتي المعالج في تكوين زائد تمامًا .
نفس حجم ذاكرة الوصول العشوائي .
يتم تحقيق واجهات الاتصال وبعض الوظائف الأخرى على أنها علامات فرعية تتناسب مع فتحة على وحدة النقل الفرعي . يمكن تبادل وحدات النظام أثناء تشغيل النظام .
|
الجهاز الفرعي
|
وصف
|
|
CI531
|
واجهة اتصال RS -232- C للطابعة أو Excom أو MasterView 320.
تحتوي كل واجهة على اثنين RS -232- C LINES .
|
|
CS513
|
Masterbus 300/300E Communication . كل واجهة تحمل سطرًا واحدًا .
|
|
CI532V01
|
RCOM/RCOM+ الاتصالات . كل واجهة تحمل سطرين
|
|
CI532V02
|
تواصل modbus مع عنصر db ms . كل واجهة تحمل سطرين .
|
|
CI532V03
|
Siemens 3964 (R) الاتصالات . كل واجهة تحمل سطرين .
|
|
CI534V02
|
اتصال modbus مع عنصر db mvb . كل واجهة تحمل سطرين .
|
|
CI534V04
|
Allen-Bradley DF1 اتصال مع عنصر DB MVB . كل واجهة تحمل سطرين .
|
|
CI535V24
|
بروتوكول RCS RP570 Master
|
|
CI535V29
|
بروتوكول RCS RP571 Master |
|
CI535V23
|
بروتوكول RTU RP570 SLAVE
|
|
CI535V26
|
بروتوكول RTU IEC 870-5-101 غير متوازن
|
|
CI535V30
|
حافلة بروتوكول خادم سبا
|
|
CI535
|
الاتصالات mvi الحرة مع عنصر db ms . كل واجهة تحمل سطرين .
|
|
CI538
|
الاتصالات MVI مجانية مع عنصر DB MVB . كل واجهة تحمل سطرين .
|
|
CI541V1
|
Profibus-DP Communication . كل واجهة تحمل سطرًا واحدًا .
|
|
CI572
|
Lonworks Network Communication ، 1250 kbit/s . كل واجهة تحمل سطرين .
|
|
CI543
|
GCOM Communication . كل واجهة تحمل سطرًا واحدًا .
|
|
CI570
|
MasterfieldBus Communication . كل واجهة تحمل سطرًا واحدًا مع إمكانات التكرار الكابل .
|
|
CI522A
|
Advant FieldBus 100 Communication . كل واجهة تحمل سطرًا واحدًا مع إمكانيات التكرار الكابل .
|
|
MB510
|
واجهة بطاقة البرنامج لبرامج النظام أو النسخ الاحتياطي للتطبيق الإضافي
|
| PU535 |
وحدة مجانية قابلة للبرمجة
|
